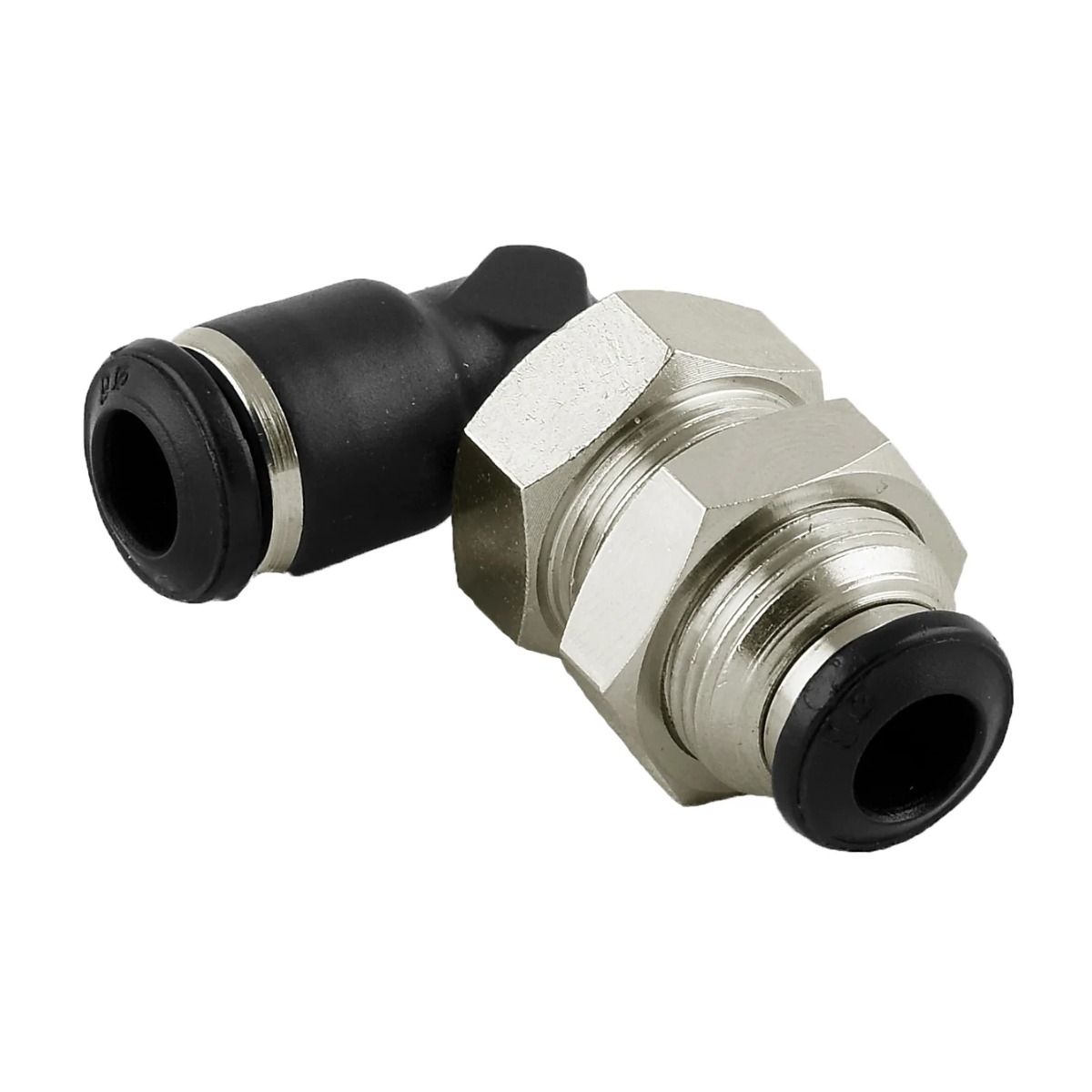

Vinkel skotgennemføring – trykluftfitting fra Aigneps Serie 55.000

Fittingen fører trykluft gennem en plade og drejer samtidig luftvejen 90°, og kan drejes rundt efter montage. Fittingen monteres i et hul i pladen, låses med møtrikken, og der skubbes slange i push-in-enden, mens gevindet vender ud gennem pladen. Bruges hvor der ikke er plads til at slangen står lige ud fra panelet – fx bag låger, i smalle skabe og på maskinsider tæt ved andre komponenter. Serie 55.000 er Aigneps kompakte “mini”-program i letvægtsudførelse. Se hele Push-in fittings-programmet fra Aignep.

Fittingen er en del af Aigneps Serie 55.000 (push-in) og er fremstillet i fornikkelmessing med gribering i rustfrit stål AISI 301, spidsknap i acetalharpiks og tætninger i NBR. Egnet til trykluft, vakuum og vand ved -0,99 til 20 bar (-0,099 til 2,0 MPa) og -20 °C til +80 °C. Opfylder PED 2014/68/EU, ISO 14743:2020, REACH (EF 1907/2006) og RoHS (2011/65/EU) – silikonefri.

Fordele

• Sparer plads bag panelet i forhold til en lige gennemføring
• Svirvel: slangeretningen vælges frit efter montage
• Push-in i den ene ende – slangeskift uden værktøj
• Monteres i ét hul og låses med møtrik
• Kompakt og let – Aigneps mini-serie
• Passer sammen med hele Aigneps push-in program

Tilgængelige størrelser

Fås i 5 udgaver med gevind fra M12x1 til M22x1 og slangedimension fra Ø4 til Ø12 mm.
