Magnetventilspoler til pneumatik
Spolen er den elektriske del af en magnetventil. Når den får spænding, opbygger den et magnetfelt, der trækker ventilens anker og skifter luftvejen. Det er spolen, der gør det muligt at styre cylindre og luftveje fra en PLC, en relæstyring eller en simpel kontakt – og dermed bindeleddet mellem elektrisk styring og pneumatisk bevægelse.

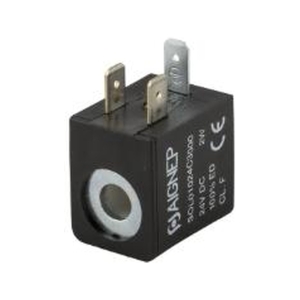

22 mm standard
Vi fører spoler i 22 mm standardudførelse, som er det mest udbredte mål på markedet. Det betyder, at spolen passer på ventiler fra de fleste fabrikater, og at en defekt spole kan skiftes uden at ventilhuset skal af. Spolen holdes på plads af en møtrik og kan drejes, så kabeludgangen vender hensigtsmæssigt.
Tilslutning og indikering
Spolen tilsluttes via en terminalboks efter DIN 43650. Vi fører både standardbokse uden indikering og udgaver med indbygget LED, så det kan ses direkte på ventilen, om spolen får spænding. LED-indikering sparer meget tid ved fejlsøgning, fordi man med det samme kan afgøre, om problemet ligger i styringen eller i pneumatikken.
Godt at vide
Kontrollér altid, at spolens spænding og strømart matcher styringen, inden den monteres – en 24 V DC spole på 230 V brænder af med det samme. En spole, der bliver usædvanlig varm eller brummer, sidder ofte på en ventil, hvor ankeret binder på grund af snavs eller manglende luftbehandling. Se hele vores pneumatikprogram.
