Vinkel
Log ind for at se priser

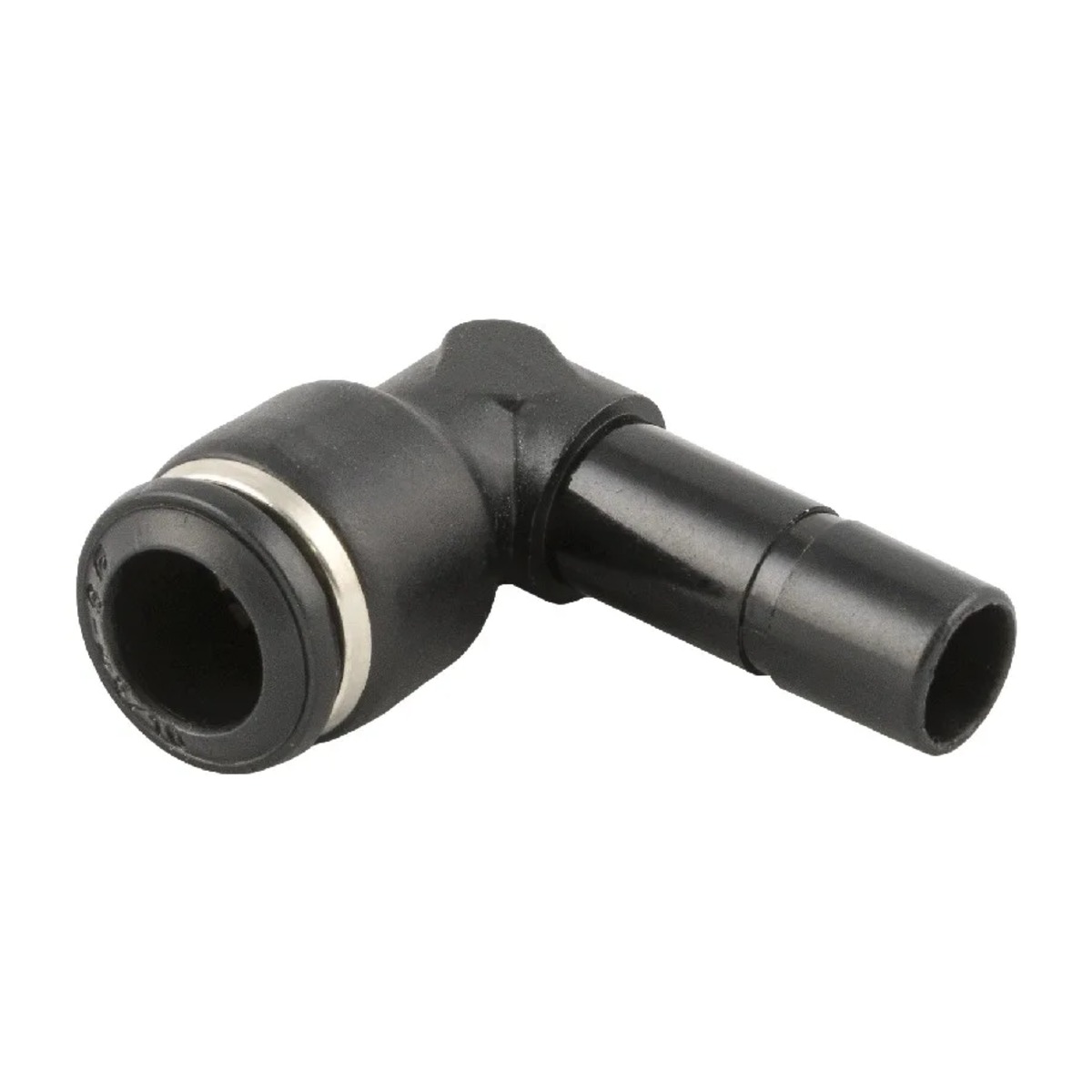

Vinkel med kort glat indstikstap fra Aigneps push-in-serie 55.000 – forbinder to push-in-fittings direkte. Fås fra Ø4 til Ø12 mm.
Tilgængelige muligheder
| Varenummer | Størrelse | Lager | Pris | Antal | |
|---|---|---|---|---|---|
| AIG5514000001 | Ø4-Ø4 indstik | Bestillingsvare | Log ind for at se priser | ||
| AIG5514000002 | Ø4-Ø6 indstik | 25 på lager | Log ind for at se priser | ||
| AIG5514000005 | Ø6-Ø6 indstik | 30 på lager | Log ind for at se priser | ||
| AIG5514000006 | Ø6-Ø4 indstik | Bestillingsvare | Log ind for at se priser | ||
| AIG5514000007 | Ø8-Ø8 indstik | 20 på lager | Log ind for at se priser | ||
| AIG5514000008 | Ø8-Ø10 indstik | 50 på lager | Log ind for at se priser | ||
| AIG5514000009 | Ø10-Ø10 indstik | 18 på lager | Log ind for at se priser | ||
| AIG5514000010 | Ø10-Ø12 indstik | Bestillingsvare | Log ind for at se priser | ||
| AIG5514000011 | Ø12-Ø12 indstik | 70 på lager | Log ind for at se priser | ||
| AIG5514000012 | Ø6-Ø8 indstik | 20 på lager | Log ind for at se priser |
Beskrivelse
Vinkel – kort glat indstikstap, Aigneps Serie 55.000
Fittingen drejer luftvejen 90° og har en glat indstikstap (uden gribering) i begge ender i stedet for almindelig push-in-tilslutning. Tappen skubbes direkte ind i modpartens push-in-fitting, som var den enden af en slange, og bruges til at forbinde to eksisterende push-in-tilslutninger uden et mellemliggende stykke slange. Serie 55.000 er Aigneps kompakte “mini”-program i letvægtsudførelse. Se hele Push-in fittings-programmet fra Aignep.
Fittingen er en del af Aigneps Serie 55.000 (push-in) og er fremstillet i fornikkelmessing med gribering i rustfrit stål AISI 301, spidsknap i acetalharpiks og tætninger i NBR. Egnet til trykluft, vakuum og vand ved -0,99 til 20 bar (-0,099 til 2,0 MPa) og -20 °C til +80 °C. Opfylder PED 2014/68/EU, ISO 14743:2020, REACH (EF 1907/2006) og RoHS (2011/65/EU) – silikonefri.
Fordele
• Forbinder to push-in-fittings direkte uden slangestykke
• Kort byggemål – kompakt løsning på tætte anlæg
• Værktøjsfri montage
• Reduktionsudgaver skifter dimension i samme fitting
• Kompakt og let – Aigneps mini-serie
• Passer sammen med hele Aigneps push-in program
Tilgængelige størrelser
Fås i 10 udgaver fra Ø4 til Ø12 mm, heraf flere reduktionsudgaver.

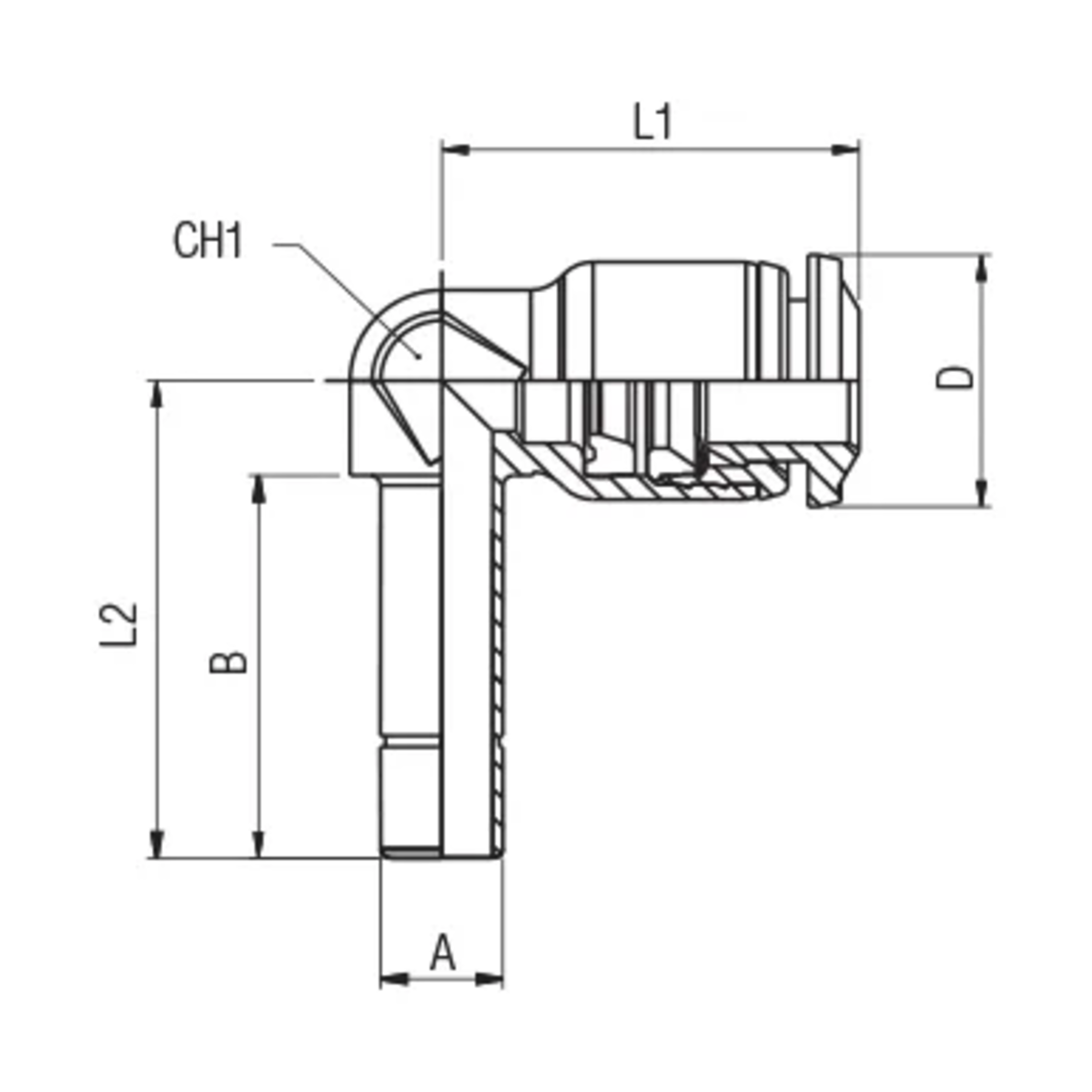

| Varenummer | Ø | L1 | L2 | D |
|---|---|---|---|---|
| AIG5514000001 | Ø4 mm | 16,5 | 20,8 | 10 |
| AIG5514000002 | Ø4-Ø6 mm | 16,5 | 22,8 | 10 |
| AIG5514000005 | Ø6 mm | 20,5 | 23,7 | 12,5 |
| AIG5514000006 | Ø6-Ø4 mm | 20,5 | 21,7 | 12,5 |
| AIG5514000007 | Ø8 mm | 22 | 26 | 14 |
| AIG5514000008 | Ø8-Ø10 mm | 22 | 27,6 | 14 |
| AIG5514000009 | Ø10 mm | 26,5 | 30 | 17 |
| AIG5514000010 | Ø10-Ø12 mm | 26,5 | 32,2 | 17 |
| AIG5514000011 | Ø12 mm | 30 | 33,5 | 20 |
| AIG5514000012 | Ø6-Ø8 mm | 22,5 | 26 | 14 |
Yderligere information
| Størrelse | Ø10-Ø10 indstik, Ø10-Ø12 indstik, Ø12-Ø12 indstik, Ø4-Ø4 indstik, Ø4-Ø6 indstik, Ø6-Ø4 indstik, Ø6-Ø6 indstik, Ø6-Ø8 indstik, Ø8-Ø10 indstik, Ø8-Ø8 indstik |
|---|
