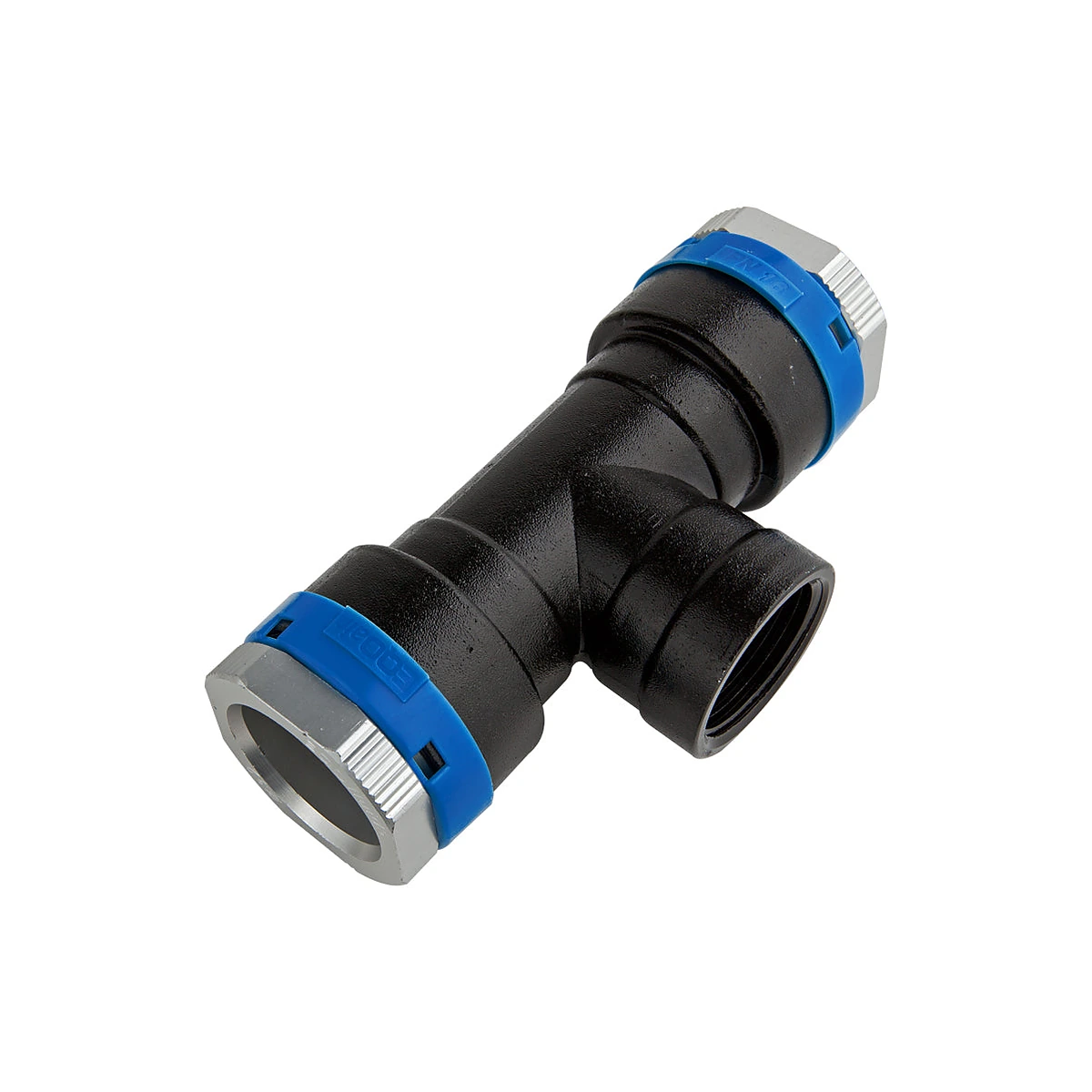

Reduktions-tee med indvendigt gevind til 70 bar

Systemet er et fuldmetallisk rørsystem i kalibreret aluminium beregnet til et arbejdstryk på op til 70 bar. Det adskiller sig fra et almindeligt 16 bar trykluftanlæg ved en kraftigere godstykkelse og en forstærket samlingskonstruktion, så det kan håndtere de langt højere tryk, der optræder i højtryksanlæg, oliesmøresystemer og industrielle testopstillinger.

Fittings og rør samles med en mekanisk klemsamling, der ikke kræver svejsning, lodning eller limning. Det gør det muligt at bygge, ændre og udvide anlægget uden varmt arbejde, og det giver en samling der kan afmonteres og genbruges, hvis produktionen skal lægges om.

Denne fitting kombinerer et tee-stykke og en gevindovergang i én del. De to gennemgående udgange samles på det kalibrerede aluminiumsrør, mens afgreningen har et indvendigt gevind, så der kan tilsluttes en kuglehane, en slangestuds, et manometer eller en anden komponent med udvendigt gevind direkte på røret.

Løsningen sparer en samling i forhold til at bruge et almindeligt tee-stykke med en separat overgangsnippel, og den reducerer antallet af mulige lækagepunkter i anlægget. Gevindstørrelsen følger rørdimensionen, så 20 mm har 1/2″ og 63 mm har 2″.

Skal du bruge dele til et almindeligt trykluftanlæg op til 16 bar, finder du dem i vores Infinity rørsystem. Se hele udvalget til højtryk i kategorien Olie- og luftrørsystem 70 bar, hvor du også finder rør, vinkler, tee-stykker og overgange til gevind.

Fordele

• Tee-stykke og gevindovergang samlet i én fitting
• Indvendigt gevind på afgreningen til direkte tilslutning af komponenter
• Færre samlinger og dermed færre mulige lækagepunkter
• Fuldmetallisk aluminiumskonstruktion beregnet til op til 70 bar
• Mekanisk klemsamling der kan afmonteres og genbruges

Tilgængelige dimensioner

20 mm x 1/2″, 25 mm x 3/4″, 32 mm x 1″, 40 mm x 1″ 1/4, 50 mm x 1″ 1/2 og 63 mm x 2″.

Vælg den ønskede dimension ovenfor. Er du i tvivl om hvilken dimension dit anlæg kræver, eller skal du bruge en kombination der ikke står på listen, hjælper vi hos SACA gerne med at finde den rette løsning.
