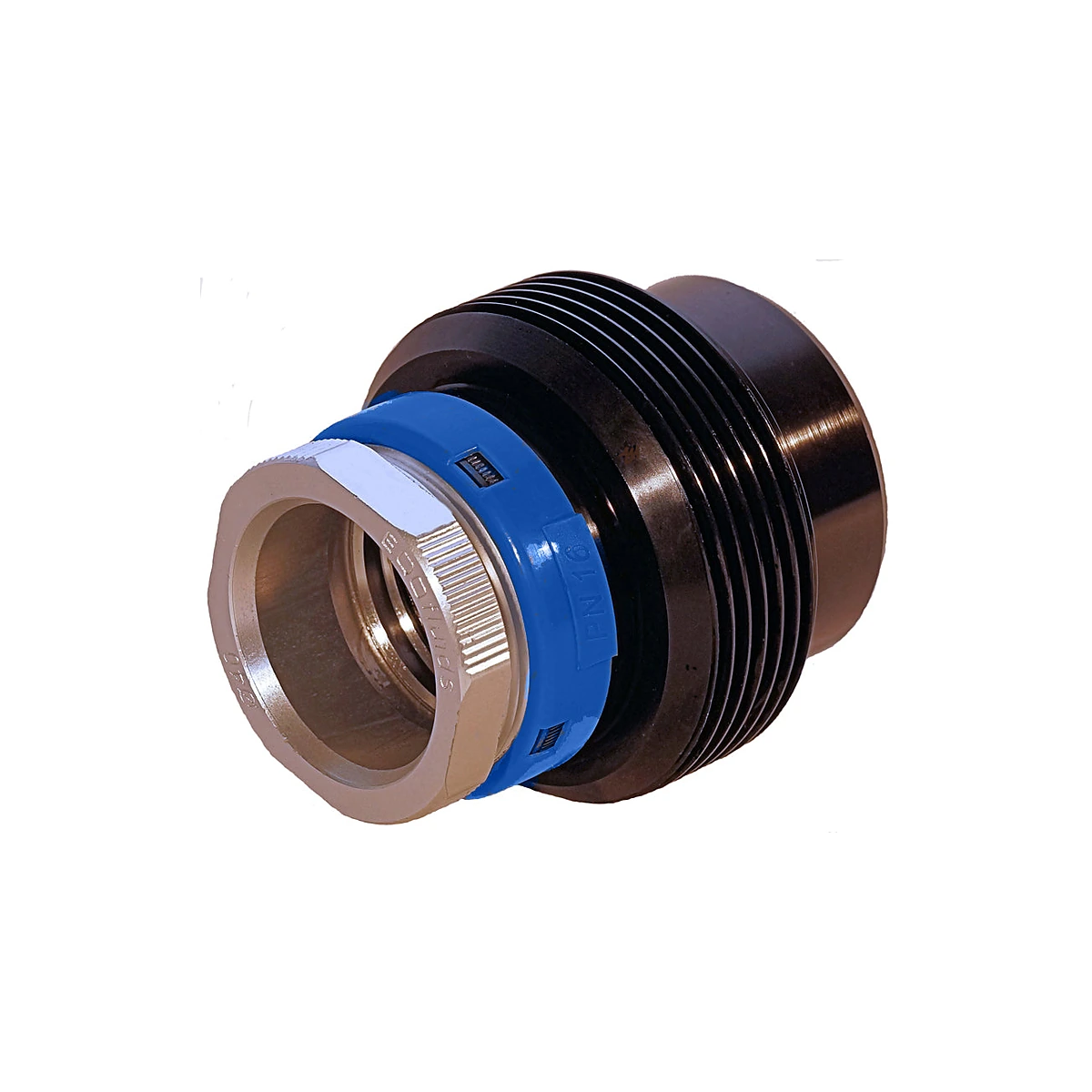

Reduktion til olie- og luftrørsystem 70 bar

Dette produkt tilhører EQOfluids’ EQOairHP-serie til trykluft ved et arbejdstryk på op til 70 bar. Systemet anvender kalibrerede aluminiumsrør og fittings i aluminium, som er dimensioneret til det højere tryk.

Fittings og rør samles med en mekanisk klemsamling, der ikke kræver svejsning, lodning eller limning. Det gør det muligt at bygge, ændre og udvide anlægget uden varmt arbejde, og det giver en samling der kan afmonteres og genbruges, hvis produktionen skal lægges om.

Reduktionen bruges hvor rørstrækket skal skifte dimension, typisk når hovedledningen forgrenes ud i mindre stikledninger, eller hvor en stigstreng skal reduceres ind mod et forbrugssted. Begge ender samles direkte på det kalibrerede rør med klemsamling, så der ikke er behov for mellemliggende gevinddele.

Ved at vælge den rigtige reduktion undgår man unødigt trykfald i anlægget. Som tommelfingerregel bør hovedledningen holdes i fuld dimension så langt frem mod forbrugsstedet som muligt, og reduktionen placeres tæt på selve aftapningen.

Til almindelige trykluftinstallationer op til 16 bar fører SACA også et separat Infinity-rørsystem fra Aignep. Se hele udvalget til højtryk i kategorien Olie- og luftrørsystem 70 bar, hvor du også finder rør, vinkler, tee-stykker og overgange til gevind.

Fordele

• Direkte overgang mellem to rørdimensioner uden gevinddele
• Klemsamling i begge ender – ingen svejsning eller lodning
• Aluminiumskonstruktion beregnet til op til 70 bar
• Otte kombinationer dækker de mest anvendte dimensionsskift
• Kan afmonteres og genbruges ved ombygning af anlægget

Tilgængelige kombinationer

25 x 20 mm, 32 x 25 mm, 40 x 20 mm, 40 x 25 mm, 40 x 32 mm, 50 x 40 mm, 63 x 40 mm og 63 x 50 mm.

Vælg den ønskede dimension ovenfor. Er du i tvivl om hvilken dimension dit anlæg kræver, eller skal du bruge en kombination der ikke står på listen, hjælper vi hos SACA gerne med at finde den rette løsning.
