Nippelmuffe til 70 bar rørsystem med udvendigt gevind

Systemet er et fuldmetallisk rørsystem i kalibreret aluminium beregnet til et arbejdstryk på op til 70 bar. Det adskiller sig fra et almindeligt 16 bar trykluftanlæg ved en kraftigere godstykkelse og en forstærket samlingskonstruktion, så det kan håndtere de langt højere tryk, der optræder i højtryksanlæg, oliesmøresystemer og industrielle testopstillinger.

Fittings og rør samles med en mekanisk klemsamling, der ikke kræver svejsning, lodning eller limning. Det gør det muligt at bygge, ændre og udvide anlægget uden varmt arbejde, og det giver en samling der kan afmonteres og genbruges, hvis produktionen skal lægges om.

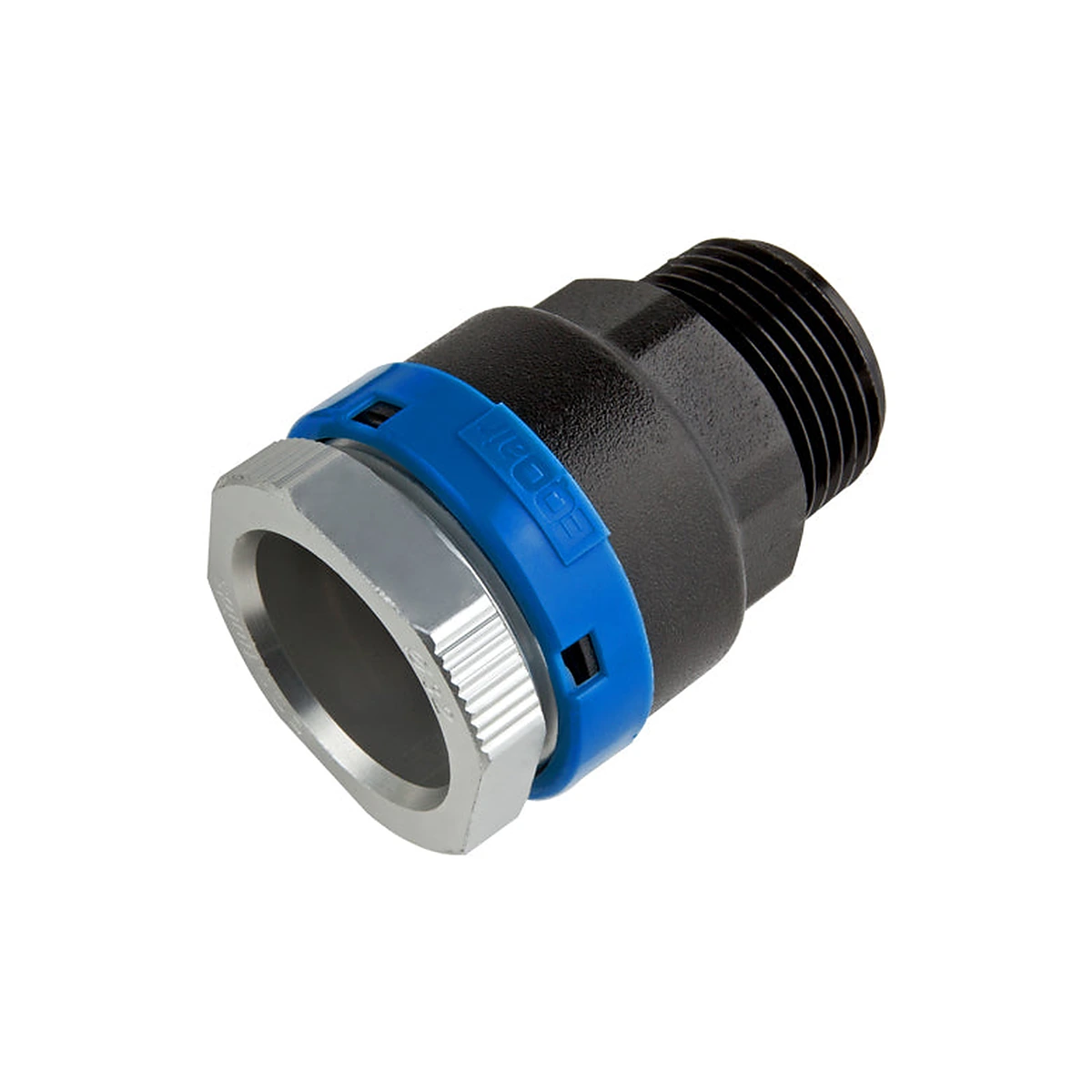

Denne nippelmuffe er overgangen mellem selve rørføringen og alt det, der har gevind. Den ene ende samles direkte på aluminiumsrøret med systemets klemsamling, mens den anden ende har et udvendigt BSP-gevind, som passer til kuglehaner, filtre, manometre, slangetilslutninger og maskinernes egne tilslutningspunkter.

Fordi gevindstørrelsen kan vælges uafhængigt af rørdimensionen, kan du tilpasse tilslutningen til det udstyr der rent faktisk skal monteres, uden at skulle indsætte ekstra reduktioner. Et 25 mm rør kan for eksempel afsluttes med både 1/2″, 3/4″ og 1″ gevind alt efter behov.

Nippelmuffen leveres i dimensionerne 20, 25, 32, 40, 50 og 63 mm med gevind fra 1/2″ til 2″1/2. Det maksimale arbejdstryk på 70 bar gælder for hele serien, men det faktiske driftstryk afhænger altid af mediet, temperaturen og den samlede installation.

Skal du bruge dele til et almindeligt trykluftanlæg op til 16 bar, finder du dem i vores Infinity rørsystem. Se hele udvalget til højtryk i kategorien Olie- og luftrørsystem 70 bar, hvor du også finder rør, vinkler, tee-stykker og overgange til gevind.

Fordele

• Klemsamling i den ene ende, udvendigt BSP-gevind i den anden
• Arbejdstryk op til 70 bar
• Kalibreret aluminium – korrosionsbestandigt og let
• Monteres uden svejsning, lodning eller limning
• Kan afmonteres og genbruges ved ombygning
• Fås i 20, 25, 32, 40, 50 og 63 mm
• Gevind fra 1/2″ til 2″1/2

Tilgængelige kombinationer

20×1/2″, 20×3/4″, 25×1/2″, 25×3/4″, 25×1″, 32×1″, 32×1″1/4, 40×1″1/4, 40×1″1/2, 50×1″1/2, 50×2″, 63×2″ og 63×2″1/2.

Vælg den ønskede dimension ovenfor. Er du i tvivl om hvilken dimension dit anlæg kræver, eller skal du bruge en kombination der ikke står på listen, hjælper vi hos SACA gerne med at finde den rette løsning.
