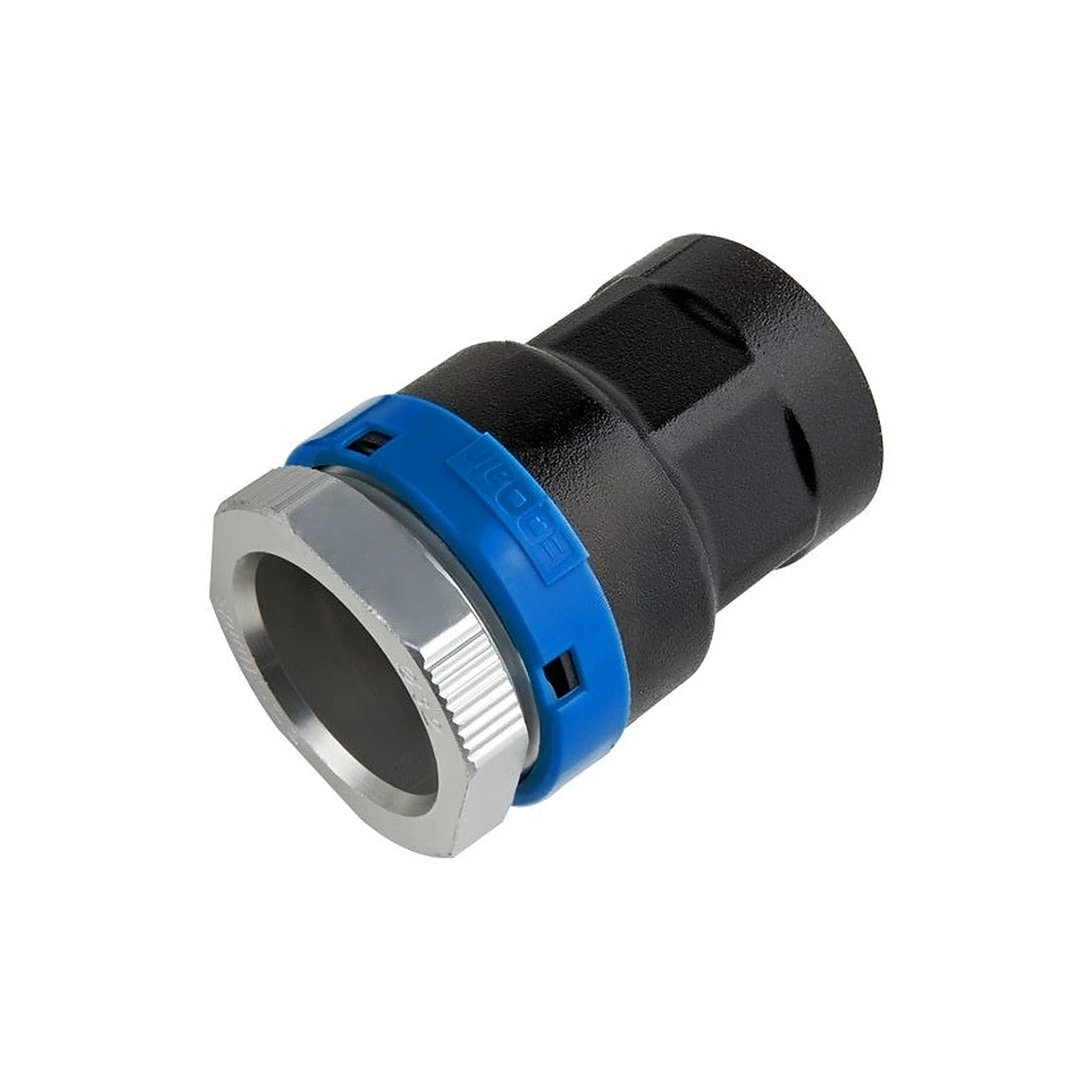

Muffe til 70 bar rørsystem med indvendigt gevind

Systemet er et fuldmetallisk rørsystem i kalibreret aluminium beregnet til et arbejdstryk på op til 70 bar. Det adskiller sig fra et almindeligt 16 bar trykluftanlæg ved en kraftigere godstykkelse og en forstærket samlingskonstruktion, så det kan håndtere de langt højere tryk, der optræder i højtryksanlæg, oliesmøresystemer og industrielle testopstillinger.

Fittings og rør samles med en mekanisk klemsamling, der ikke kræver svejsning, lodning eller limning. Det gør det muligt at bygge, ændre og udvide anlægget uden varmt arbejde, og det giver en samling der kan afmonteres og genbruges, hvis produktionen skal lægges om.

Muffen er nippelmuffens modstykke. Hvor nippelmuffen har udvendigt gevind, har muffen et indvendigt BSP-gevind, så komponenter med udvendigt gevind kan skrues direkte i. Det gælder blandt andet nipler, manometre, trykfølere, sikkerhedsventiler og mange typer maskintilslutninger.

I praksis vælger man mellem muffe og nippelmuffe alt efter, hvad der sidder i den anden ende. Har du begge typer på lager, kan næsten enhver gevindkomponent tilsluttes rørsystemet uden ekstra overgange, og det holder antallet af samlinger — og dermed antallet af mulige lækagepunkter — nede.

Muffen leveres i dimensionerne 20, 25, 32, 40, 50 og 63 mm med indvendigt gevind fra 1/2″ til 2″. Arbejdstrykket på op til 70 bar gælder hele serien; det faktiske driftstryk afhænger af medie, temperatur og den samlede installation.

Skal du bruge dele til et almindeligt trykluftanlæg op til 16 bar, finder du dem i vores Infinity rørsystem. Se hele udvalget til højtryk i kategorien Olie- og luftrørsystem 70 bar, hvor du også finder rør, vinkler, tee-stykker og overgange til gevind.

Fordele

• Klemsamling i den ene ende, indvendigt BSP-gevind i den anden
• Arbejdstryk op til 70 bar
• Kalibreret aluminium – korrosionsbestandigt og let
• Monteres uden svejsning, lodning eller limning
• Kan afmonteres og genbruges ved ombygning
• Fås i 20, 25, 32, 40, 50 og 63 mm
• Gevind fra 1/2″ til 2″

Tilgængelige kombinationer

20×1/2″, 25×3/4″, 32×1″, 40×1″1/4, 50×1″1/2 og 63×2″.

Vælg den ønskede dimension ovenfor. Er du i tvivl om hvilken dimension dit anlæg kræver, eller skal du bruge en kombination der ikke står på listen, hjælper vi hos SACA gerne med at finde den rette løsning.
