Filter 20 µm med halvautomatisk dræn – FRL Evo
Filter 20 µm med halvautomatisk dræn – FRL Evo
Log ind for at se priser
Filter med 20 µm filtrering og halvautomatisk dræn fra Aigneps modulære FRL Evo-serie. Til trykluft med maks. 15 bar (FRL 3: 13 bar) og -10 °C til +50 °C. Fås fra G1/4″ til G1″.
Tilgængelige muligheder
| Varenummer | Størrelse | Lager | Pris | Antal | |
|---|---|---|---|---|---|
| FRLY010103201000 | 1/4" – str. 1 | På lager | Log ind for at se priser | ||
| FRLY010205201000 | 1/2" – str. 2 | På lager | Log ind for at se priser | ||
| FRLY010309201000 | 1" – str. 3 | På lager | Log ind for at se priser |
Beskrivelse

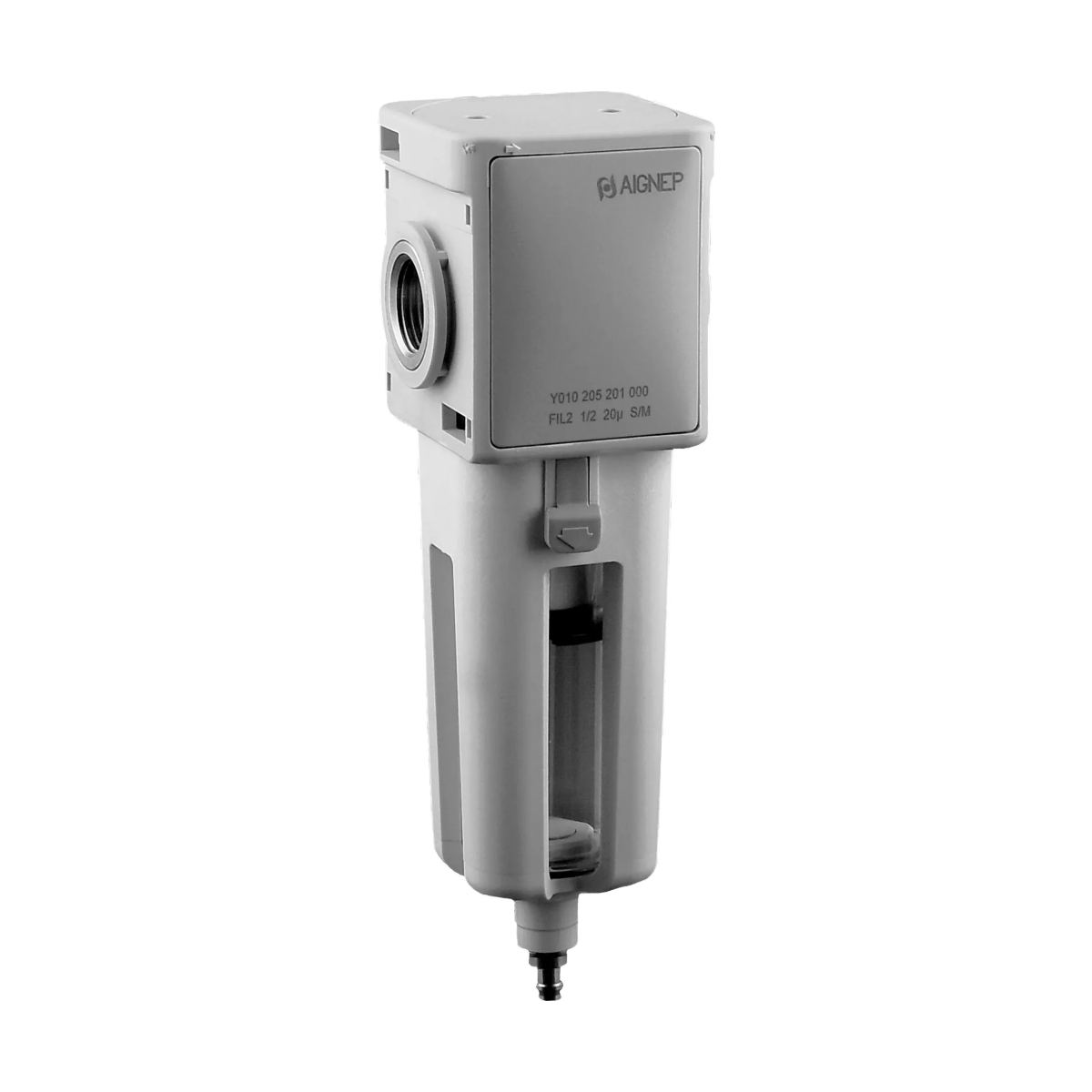

Filter 20 µm med halvautomatisk dræn – Aignep FRL Evo
Filter til trykluft fra Aigneps FRL Evo-serie med 20 µm filtrering. Filteret fås i tre størrelser (FRL 1, 2 og 3) med G-gevind fra 1/4″ til 1″.
Drænet står åbent, når skålen er trykløs, så kondensatet løber ud af sig selv ved trykaflastning. Ved at trykke på slangestudsen kan kondensatet også tømmes, mens skålen er under tryk.
FRL Evo er modulopbygget: modulerne forbindes med hurtigkoblingsbeslag, og hvert modul er mærket med en pil, der viser flowretningen.
Tekniske data
| Egenskab | FRL 1 | FRL 2 | FRL 3 |
|---|---|---|---|
| Tilslutning | G1/4″ | G1/2″ | G1″ |
| Flow ved 6 bar (Δp 1 bar) | 2.500 Nl/min | 4.100 Nl/min | 7.900 Nl/min |
| Maks. tryk | 15 bar | 15 bar | 13 bar |
| Skålvolumen | 28 cm³ | 37 cm³ | 151 cm³ |
| Maks. tilspændingsmoment | 15 Nm | 20 Nm | 50 Nm |
| Skruer til vægmontering | M5 x 15 | M5 x 15 | M6 x 15 |
Fælles for alle størrelser: medie trykluft, filtrering 20 µm, temperatur -10 °C til +50 °C og lodret montage.
Fordele
• Filtrering 20 µm
• Halvautomatisk dræn, der tømmer skålen ved trykaflastning
• Modulopbygning med hurtigkoblingsbeslag
• Tre størrelser fra G1/4″ til G1″
Tilgængelige størrelser

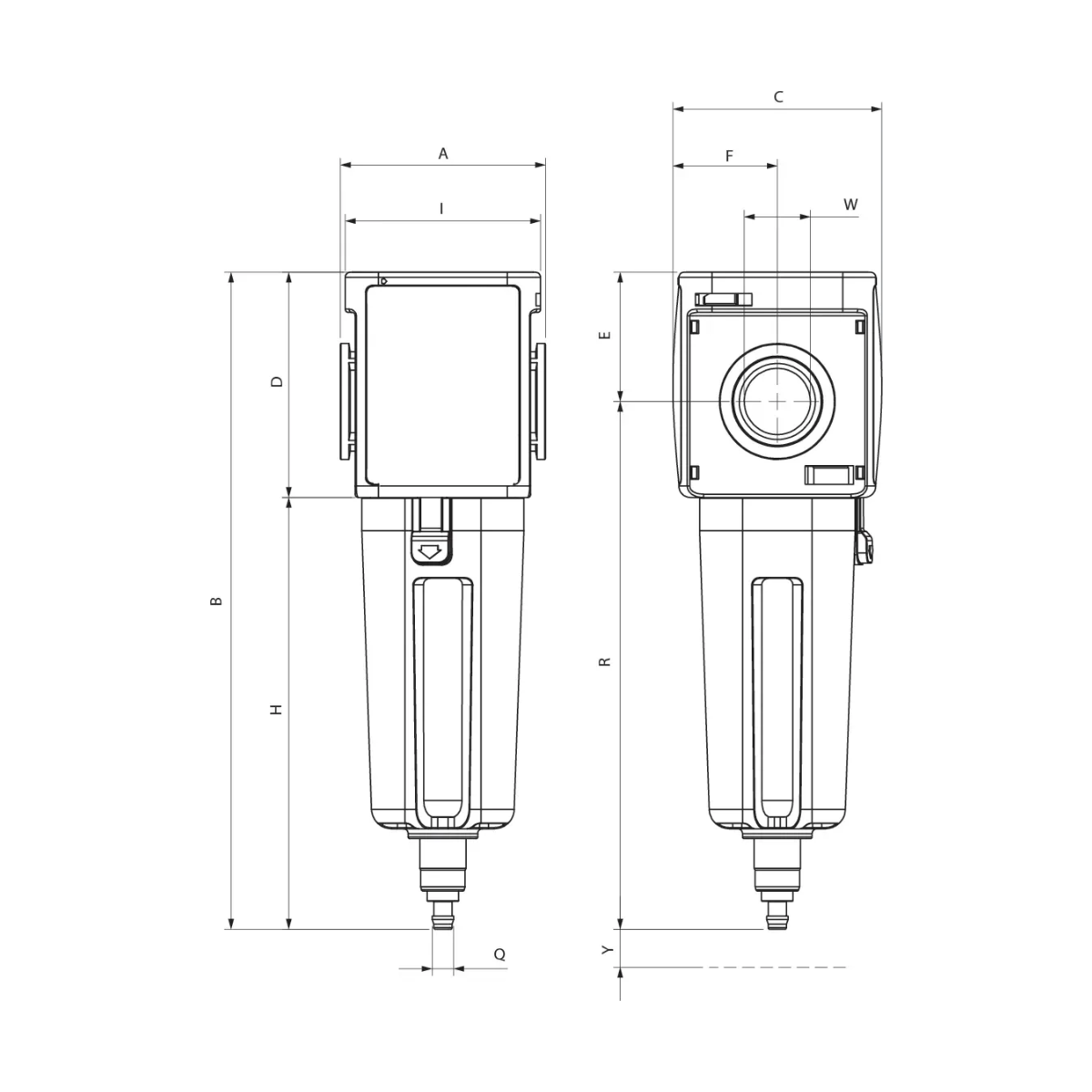

Vælg den ønskede størrelse ovenfor. Mål i mm svarer til Aigneps tekniske tegning (billede 2).
| Varenummer | Aignep-kode | Str. | Tilslutning | Flow | A | B | C | D |
|---|---|---|---|---|---|---|---|---|
| FRLY010103201000 | Y010 103 201 000 | FRL 1 | G1/4″ | 2.500 Nl/min | 51 | 176 | 51 | 57 |
| FRLY010205201000 | Y010 205 201 000 | FRL 2 | G1/2″ | 4.100 Nl/min | 62 | 197,5 | 63 | 68 |
| FRLY010309201000 | Y010 309 201 000 | FRL 3 | G1″ | 7.900 Nl/min | 90 | 250 | 92 | 89 |
Tekniske data er fra Aigneps produktside for FRL Evo – filter Y010 og Aigneps katalog for FRL Evo-serien. Se flere produkter under FRL – luftbehandling.
Yderligere information
| Størrelse | 1" – str. 3, 1/2" – str. 2, 1/4" – str. 1 |
|---|
