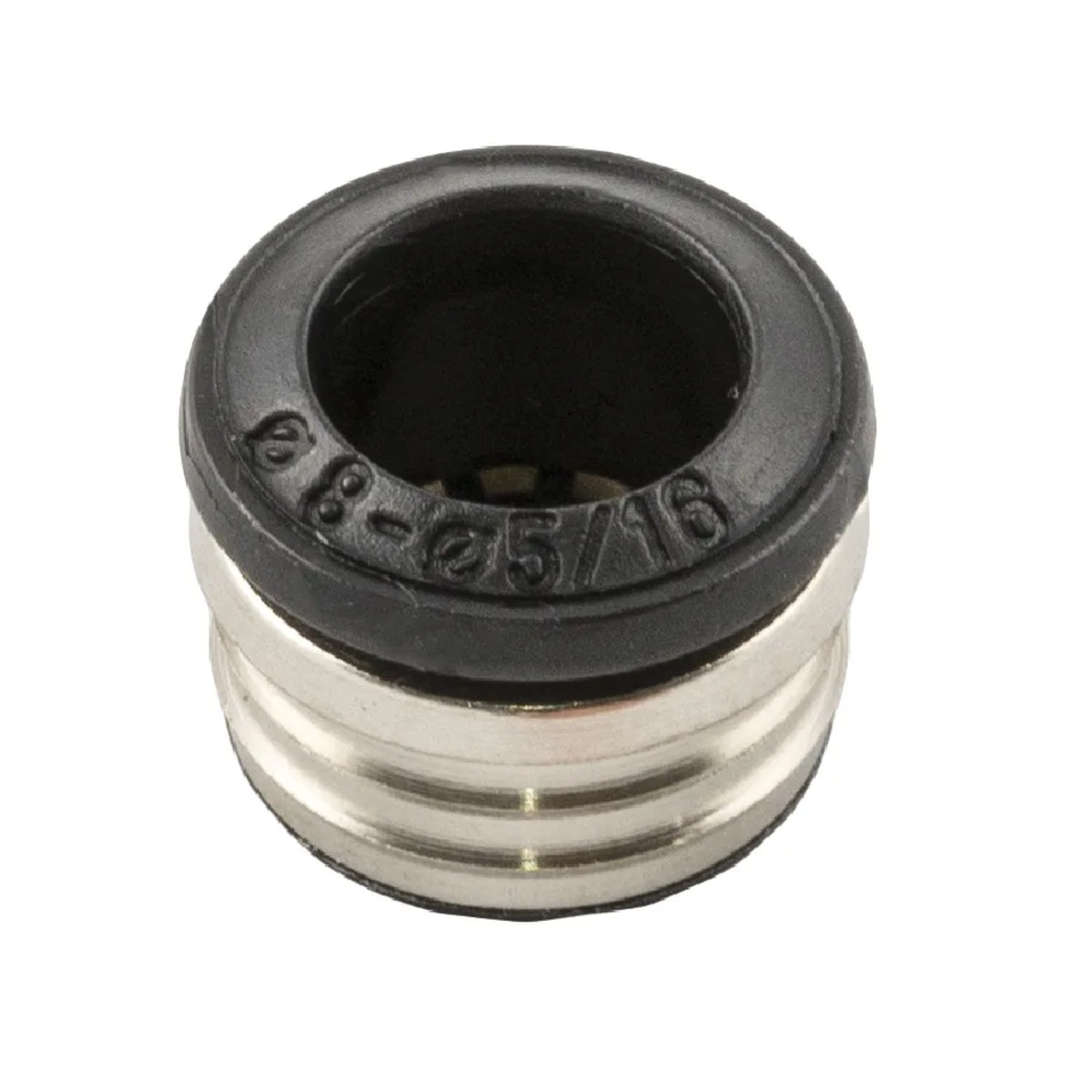

Cartridge – compression-patron til eget bearbejdet sæde, Aigneps Serie 55.000

Patronen er en selvstændig push-in-mekanisme, der trykkes ind i et præcisionsboret sæde i kundens eget materiale (fx en manifoldblok eller et maskineret emne), og derved skaber et push-in-tilslutningspunkt uden gevind eller lim. Sædet bores med Aigneps tilhørende trinbor, og patronen monteres med Aigneps tilhørende monteringsværktøj. Bruges hvor en push-in-tilslutning skal integreres direkte i et kundespecifikt emne. Serie 55.000 er Aigneps kompakte “mini”-program i letvægtsudførelse. Se hele Push-in fittings-programmet fra Aignep.

Patronen er en del af Aigneps Serie 55.000 og indeholder gribering i rustfrit stål AISI 301 og tætning i NBR, monteret i et hus af sort teknopolymer. Egnet til trykluft, vakuum og vand ved -0,99 til 20 bar (-0,099 til 2,0 MPa) og -20 °C til +80 °C. Opfylder PED 2014/68/EU, ISO 14743:2020, REACH (EF 1907/2006) og RoHS (2011/65/EU) – silikonefri.

Fordele

• Skaber en push-in-tilslutning direkte i eget materiale, uden gevind eller lim
• Kompakt løsning i maskinerede emner
• Anvendes sammen med Aigneps sæde-bor og monteringsværktøj til cartridge
• Kompakt og let – Aigneps mini-serie
• Passer sammen med hele Aigneps push-in program

Tilgængelige størrelser

Fås i 5 udgaver fra Ø3 til Ø12 mm.
