Anboringsbøjle indvendigt gevind Ø25-Ø168mm

Anboringsbøjle indvendigt gevind Ø25-Ø168mm

Log ind for at se priser

Anboringsbøjle med indvendigt gevind fra Aigneps Infinity-system. Giver en afgrening fra en eksisterende rørstrækning uden at skære røret over. Fås fra Ø25mm × 1/2″ til Ø168mm × 2″.

Varenummer (Varenummer): 90247 Kategorier: ,

Tilgængelige muligheder

VarenummerStørrelseLagerPrisAntal
90247 25-1/225x1/2"

10 på lager

Log ind for at se priser
90247 32-1/232x1/2"

25 på lager

Log ind for at se priser
90247 40-1/240x1/2"

36 på lager

Log ind for at se priser
90247 50-1/250x1/2"

6 på lager

Log ind for at se priser
90247 63-1/263x1/2"

18 på lager

Log ind for at se priser
90247 80-3/480x3/4"

14 på lager

Log ind for at se priser
90247 80-180x1"

19 på lager

Log ind for at se priser
90247 110-3/4110x3/4"

4 på lager

Log ind for at se priser
90247 110-1110x1"

19 på lager

Log ind for at se priser
90247 110-2110x2"

5 på lager

Log ind for at se priser
90247 168-3/4168x3/4"

Bestillingsvare

Log ind for at se priser
90247 168-1168x1"

Bestillingsvare

Log ind for at se priser
90247 168-11/2168x1"1/2

3 på lager

Log ind for at se priser
90247 168-2168x2"

1 på lager

Log ind for at se priser
Beskrivelse

Anboringsbøjle med indvendigt gevind – Infinity afgrening Ø25-168mm

Anboringsbøjle indvendigt gevind er en del af Infinity-rørsystemet fra den italienske producent Aignep og bruges til at tage en afgrening ud fra en eksisterende rørstrækning, uden at røret skal skæres over. Denne serie dækker hele Infinity-programmet fra Ø25mm til Ø168mm og fås med gevind fra 1/2″ op til 2″, så den også kan bruges til større aftag. Delen indgår i et fuldmetallisk rørsystem med lynkoblinger, der gør montering hurtig og sikker uden brug af specialværktøj.

Systemet er godkendt til et arbejdstryk på op til 16 bar og driftstemperaturer fra -20°C til +80°C, og opfylder kravene i PED-direktivet (2014/68/EU), ASME B31.1/B31.3 samt ISO 8573-1, som sikrer, at bøjlen ikke afgiver forurenende stoffer til den transporterede luft. Aignep er certificeret efter ISO 9001:2015, og alle Infinity-produkter overholder REACH- og RoHS-lovgivningen. Infinity-systemet leveres med 10 års garanti. De største dimensioner (fra Ø50mm) er udført i aluminium.

Fordele

• Afgrening fra en eksisterende rørstrækning uden at skære røret over
• Dækker hele programmet fra Ø25mm til Ø168mm med gevind fra 1/2″ til 2″
• Anbores med bor 90241 og værktøj 90249
• Fuldmetallisk lynkoblingssystem – hurtig og sikker montering uden specialværktøj
• Lavt trykfald og høj luftgennemstrømning
• Korrosionsbestandigt og genanvendeligt materiale
• Egnet til trykluft, vakuum og inaktive gasser
• 10 års garanti
• PED-, ASME- og ISO 8573-1-godkendt

Tilgængelige størrelser

Anboringsbøjle indvendigt gevind fås i 14 størrelser fra Ø25mm × 1/2″ til Ø168mm × 2″. Vælg den ønskede størrelse ovenfor. Er du i tvivl om dimensionering eller egnethed til dit anlæg, hjælper SACA gerne med at finde den korrekte løsning.

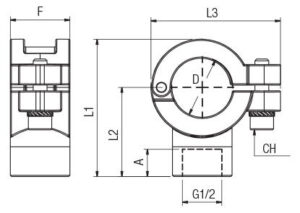

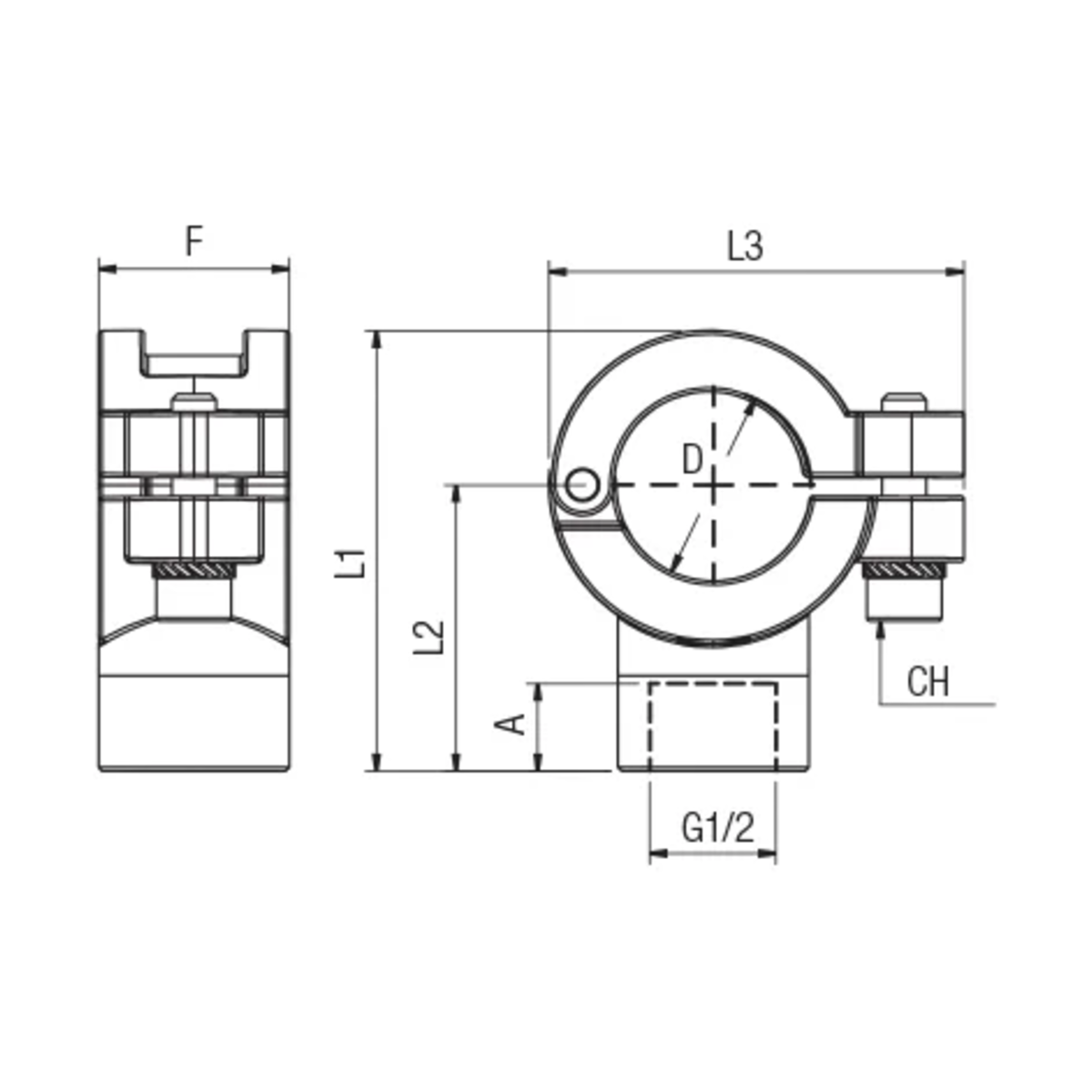

Varenummer D A F L1 L2 L3 CH Materiale
90247 25-1/2 25 15 25,5 50 39 55,5 5
90247 32-1/2 32 15 34 63,5 42,5 61,5 5
90247 40-1/2 40 15 34 71 46 70 5
90247 50-1/2 50 15 42,5 83,5 52 84,5 6 Aluminium
90247 63-1/2 63 15 42,5 95,5 57,5 97 6 Aluminium

De store dimensioner fra Ø80mm og opefter fås med flere gevindstørrelser:

Varenummer D B A F L1 L2 L3 CH
90247 80-3/4 80 3/4″ 16,5 50 117,5 66,5 141,5 6
90247 80-1 80 1″ 19 50 120 69 141,5 6
90247 110-3/4 110 3/4″ 16,5 50 152,5 82 189,5 8
90247 110-1 110 1″ 19 50 155 84,5 189,5 8
90247 110-2 110 2″ 22 71 165 94 189,5 8
90247 168-3/4 168 3/4″ 16,5 52 213 114 249 8
90247 168-1 168 1″ 19 52 213 114 249 8
90247 168-11/2 168 1″1/2 19 74 223 124 249 8
90247 168-2 168 2″ 22 74 223 124 249 8
