5/2 magnetventil med fjederretur – serie 01V
5/2 magnetventil med fjederretur – serie 01V
Log ind for at se priser
Servostyret 5/2 magnetventil med fjederretur fra Aigneps serie 01V. Arbejdstryk 2–10 bar og manuel betjening; kompatibel magnetspole og stik vælges separat i 01V-seriens tilbehørsprogram. Fås med G1/8 og G1/4 tilslutning.
Tilgængelige muligheder
| Varenummer | Størrelse | Lager | Pris | Antal | |
|---|---|---|---|---|---|
| AIG01VS050002 | 1/8" | På lager | Log ind for at se priser | ||
| AIG01VS050003 | 1/4" | På lager | Log ind for at se priser |
Beskrivelse

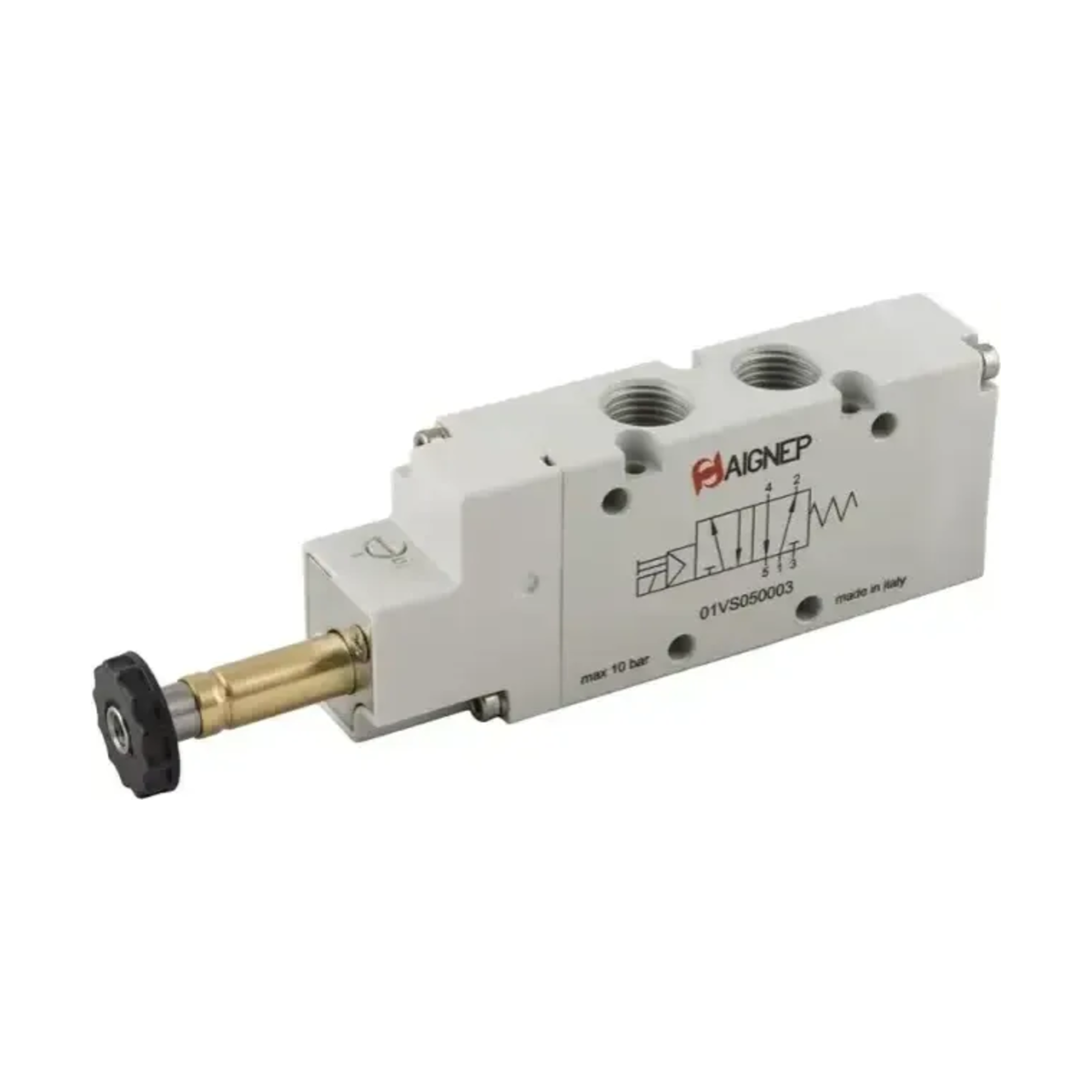

5/2 magnetventil med fjederretur – Aignep serie 01V
Elektropneumatisk betjent 5/2-ventil (servostyret magnetventil) fra Aigneps serie 01V. Ventilen er monostabil: den skifter, når magnetspolen aktiveres, og en fjeder fører den tilbage til hvilestillingen.
Kompatibel magnetspole og stik vælges separat i 01V-seriens tilbehørsprogram. Aignep angiver spoler til 24 V DC, 12 V DC, 24 V AC, 110 V AC og 220 V AC. Ventilen har manuel betjening (bistabil).
Ventilhuset er af anodiseret aluminium, ventilglideren af kemisk forniklet aluminium og pakningerne af NBR. Aignep angiver et arbejdstryk på 2–10 bar og en driftstemperatur fra -10 °C til +60 °C.
Tekniske data
| Egenskab | Værdi |
|---|---|
| Funktion | 5/2, monostabil med fjederretur |
| Betjening | Elektropneumatisk (servostyret) |
| Arbejdstryk | 2 – 10 bar |
| Temperatur | -10 °C til +60 °C |
| Flow ved 6 bar (Δp 1 bar) | 740 Nl/min (G1/8) · 1.200 Nl/min (G1/4) |
| Spolespænding (spole vælges separat) | 24 V DC · 12 V DC · 24 V AC · 110 V AC · 220 V AC |
| Minimumseffekt | 2 W / 3 VA |
| Manuel betjening | Bistabil |
| Materialer | Hus: anodiseret aluminium · ventilglider: kemisk forniklet aluminium · pakninger: NBR |
Fordele
• Servostyret 5/2-funktion med fjederretur
• Arbejdstryk 2–10 bar
• Manuel betjening på ventilen
• Spoler fås til flere spændinger
• Hus af anodiseret aluminium og pakninger af NBR
Tilgængelige størrelser
Ventilen fås med to gevindstørrelser. Vælg den ønskede størrelse ovenfor. Kontakt SACA, hvis du har brug for hjælp til valg af spole.
| Varenummer | Aignep-kode | Tilslutning | Flow ved 6 bar (Δp 1 bar) |
|---|---|---|---|
| AIG01VS050002 | 01V S0 5 00 02 | G1/8 | 740 Nl/min |
| AIG01VS050003 | 01V S0 5 00 03 | G1/4 | 1.200 Nl/min |
Tekniske data er fra Aigneps produktside for serie 01V – solenoid pilot valve og Aigneps katalog for serie 01V. Se flere komponenter under Pneumatik.
Yderligere information
| Størrelse | 1/4", 1/8" |
|---|
