5/2 håndtagsventil 90° – serie 01V
5/2 håndtagsventil 90° – serie 01V
Log ind for at se priser

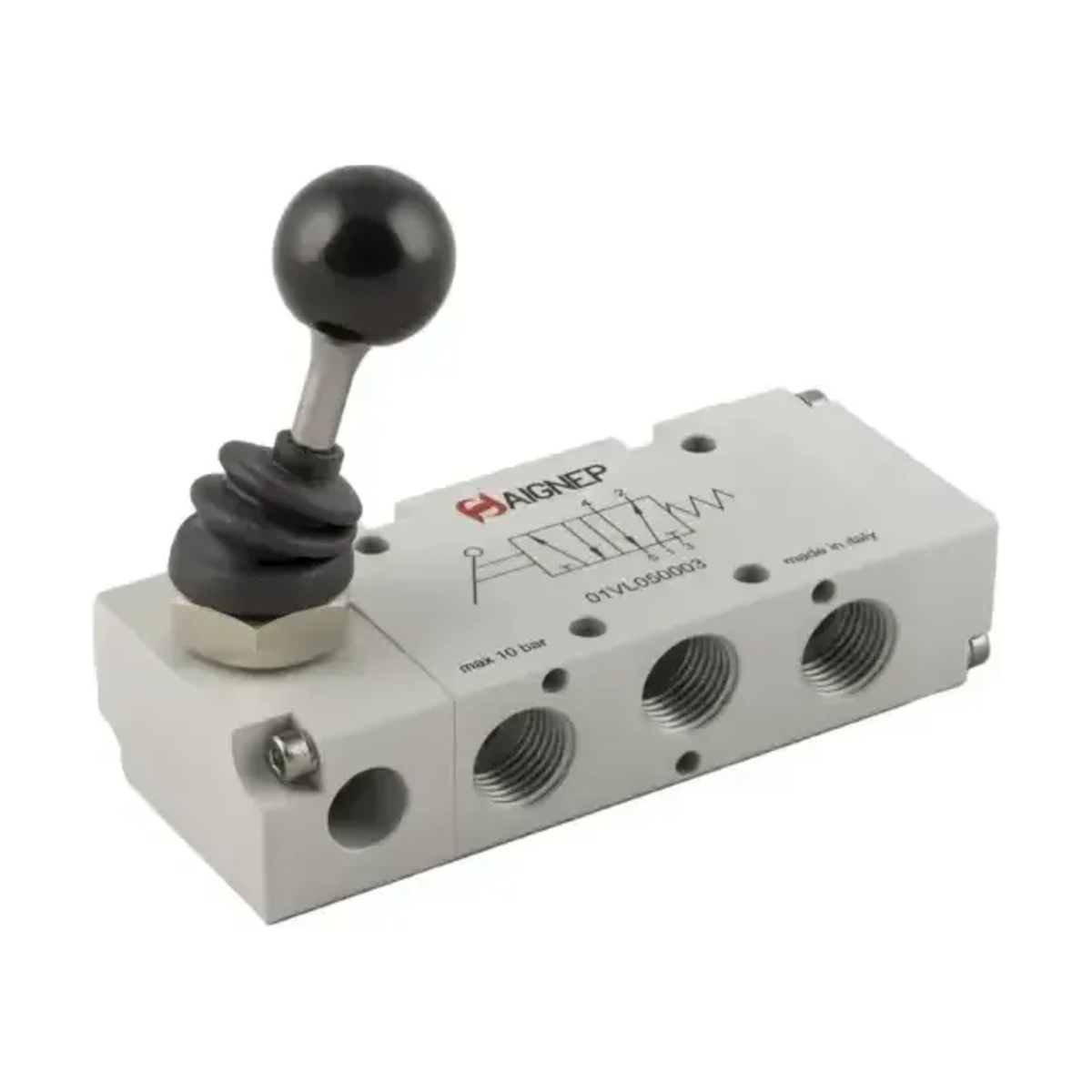

Manuelt betjent 5/2-ventil med 90° håndtag og fjederretur fra Aigneps serie 01V. Arbejdstryk fra vakuum til 10 bar og hus af anodiseret aluminium. Fås med G1/8 og G1/4 tilslutning.
Tilgængelige muligheder
| Varenummer | Størrelse | Lager | Pris | Antal | |
|---|---|---|---|---|---|
| AIG01VL050002 | 1/8" | På lager | Log ind for at se priser | ||
| AIG01VL050003 | 1/4" | På lager | Log ind for at se priser |
Beskrivelse
5/2 håndtagsventil 90° – Aignep serie 01V
Manuelt betjent 5/2-ventil med 90° håndtag fra Aigneps serie 01V. Ventilen har fem tilslutninger og to stillinger og er monostabil: når håndtaget slippes, fører en fjeder ventilen tilbage til hvilestillingen.
Ventilhuset er af anodiseret aluminium, ventilglideren af kemisk forniklet aluminium og pakningerne af NBR. Aignep angiver et arbejdstryk fra vakuum op til 10 bar og en driftstemperatur fra -10 °C til +60 °C.
Tekniske data
| Egenskab | Værdi |
|---|---|
| Funktion | 5/2, monostabil med fjederretur |
| Betjening | 90° håndtag |
| Arbejdstryk | Vakuum – 10 bar |
| Temperatur | -10 °C til +60 °C |
| Flow ved 6 bar (Δp 1 bar) | 740 Nl/min (G1/8) · 1.200 Nl/min (G1/4) |
| Materialer | Hus: anodiseret aluminium · ventilglider: kemisk forniklet aluminium · pakninger: NBR |
Fordele
• Manuel betjening med 90° håndtag
• Fjeder fører ventilen tilbage til hvilestillingen
• Arbejdstryk fra vakuum op til 10 bar
• Hus af anodiseret aluminium og pakninger af NBR
Tilgængelige størrelser
Ventilen fås med to gevindstørrelser. Vælg den ønskede størrelse ovenfor. Kontakt SACA, hvis du har brug for hjælp til valg af ventil.
| Varenummer | Aignep-kode | Tilslutning | Flow ved 6 bar (Δp 1 bar) |
|---|---|---|---|
| AIG01VL050002 | 01V L0 5 00 02 | G1/8 | 740 Nl/min |
| AIG01VL050003 | 01V L0 5 00 03 | G1/4 | 1.200 Nl/min |
Tekniske data er fra Aigneps produktside for serie 01V – 90° lever valve og Aigneps katalog for serie 01V. Se flere komponenter under Pneumatik.
Yderligere information
| Størrelse | 1/4", 1/8" |
|---|
