Hvad er et manometer? En guide til trykmåling for VVS-installatører

Manometre spiller en afgørende rolle i mange systemer, hvor tryk skal overvåges og kontrolleres. For VVS-installatører er de essentielle værktøjer til at sikre, at trykket i systemer som trykluft, vand og gas fungerer inden for sikre og optimale grænser. Men hvad er et manometer, hvordan fungerer det, og hvilke typer findes der?

Denne artikel giver dig en grundig introduktion til manometre, deres funktion, anvendelse og vedligeholdelse.

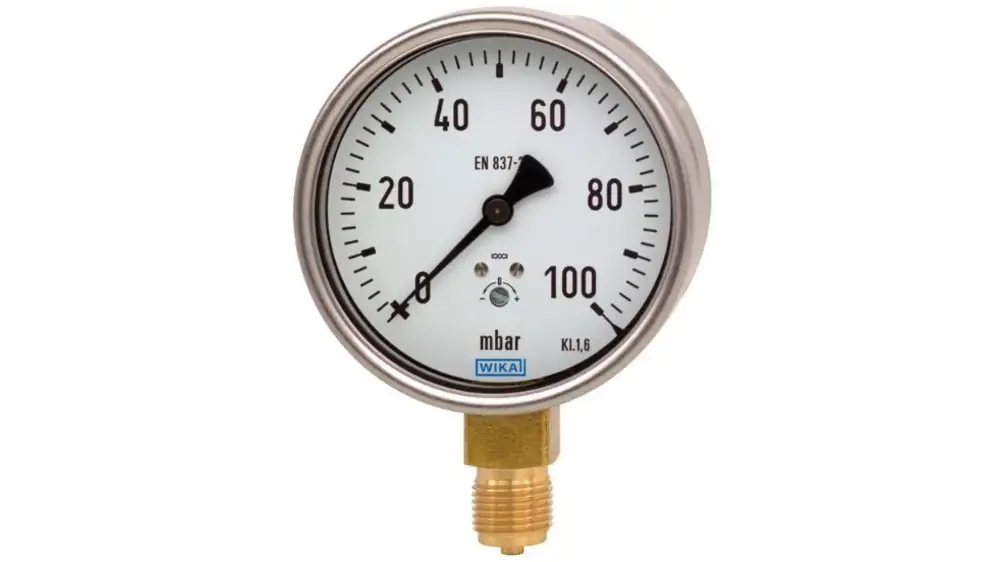

Hvad er et manometer?

Et manometer er et instrument, der bruges til at måle tryk i væsker og gasser. Typisk viser et manometer tryk i enheden bar, pascal (Pa) eller psi (pounds per square inch). Det hjælper med at overvåge, om et system fungerer korrekt, og advarer om eventuelle afvigelser fra de ønskede trykgrænser.

Manometre findes i forskellige udformninger og kan anvendes i alt fra industrielle trykluftsystemer til varmeanlæg, hydraulik og fødevareproduktion.

Hvordan fungerer et manometer?

1. Principper for trykmåling

Manometre måler tryk ved at sammenligne det aktuelle tryk i systemet med et referencepunkt, som enten er atmosfærisk tryk eller et absolut vakuum. Dette gøres gennem mekaniske eller elektroniske metoder:

• Mekaniske manometre: Anvender fysiske komponenter som bøjler eller membraner, der deformeres i forhold til trykket.
• Digitale manometre: Bruger sensorer til at konvertere tryk til elektriske signaler, som derefter vises på en skærm.

2. Typer af tryk, der måles

Manometre kan måle forskellige typer tryk:

• Absolut tryk: Måler i forhold til et vakuum som reference.
• Differentialtryk: Måler forskellen mellem to tryk.
• Overtryk: Måler i forhold til det omgivende atmosfæriske tryk.

Typer af manometre

Der findes forskellige typer manometre, der hver især er designet til specifikke formål. Her er nogle af de mest almindelige:

1. Bourdon-rørs manometre

Dette er en af de mest udbredte typer. Det fungerer ved, at et buet metalrør rettes ud, når trykket stiger, hvilket får viseren til at bevæge sig. Det er kendt for sin pålidelighed og bruges ofte i trykluftsystemer.

2. Membranmanometre

Denne type bruger en fleksibel membran, der bøjer ved ændringer i trykket. Det er velegnet til systemer med lave tryk og anvendes ofte i fødevare- og medicinalindustrien.

3. Digitalt manometer

Digitale manometre er præcise og nemme at aflæse. De bruges ofte, når nøjagtige målinger er nødvendige, eller når der kræves datalogning.

4. Differentialmanometer

Denne type måler trykforskellen mellem to punkter i et system og er ideel til overvågning af filtre, pumper og ventilationssystemer.

Anvendelser af manometre

Manometre bruges i en bred vifte af applikationer inden for både industri og VVS. Her er nogle eksempler:

1. Trykluftsystemer

Manometre er essentielle for at overvåge trykket i kompressorer og rør. De hjælper med at sikre, at systemet fungerer optimalt og advarer om trykfald.

2. Varmeanlæg

I varmeanlæg bruges manometre til at overvåge trykket i systemet, hvilket sikrer korrekt cirkulation af vand og forhindrer skader.

3. Fødevareindustrien

I fødevareproduktion bruges manometre til at sikre, at systemerne opretholder de nødvendige tryk for hygiejne og driftssikkerhed.

4. Hydrauliske systemer

Manometre sikrer, at hydrauliske systemer fungerer under det korrekte tryk og hjælper med at opdage potentielle lækager eller blokeringer.

Fordele ved at bruge manometre

Manometre tilbyder en række fordele for både VVS-installatører og slutbrugere:

• Sikkerhed: Overvågning af tryk forhindrer overbelastning og potentielle skader på systemer.
• Effektivitet: Ved at sikre korrekt tryk forbedres systemets ydeevne og energiforbrug.
• Fejldiagnose: Manometre gør det nemt at identificere problemer som lækager eller blokeringer.
• Præcision: Moderne manometre giver meget nøjagtige målinger, hvilket er afgørende for kritiske applikationer.

Hvordan vælger man det rette manometer?

Når du skal vælge et manometer, er der flere faktorer, der skal overvejes:

1. Trykinterval

Sørg for, at manometeret kan måle det tryk, systemet vil operere under, og har en passende sikkerhedsmargin.

2. Nøjagtighed

Vælg et manometer med en nøjagtighed, der passer til applikationen. For kritiske systemer anbefales høj præcision.

3. Materiale

For systemer, der arbejder med aggressive væsker eller gasser, bør manometeret være fremstillet af korrosionsbestandige materialer.

4. Tilslutning

Tjek, om gevind og fittings på manometeret passer til systemet, hvor det skal installeres.

Vedligeholdelse af manometre

For at sikre, at et manometer fungerer korrekt, er regelmæssig vedligeholdelse afgørende. Her er nogle tips:

• Kalibrering: Sørg for at kalibrere manometeret med jævne mellemrum for at opretholde nøjagtigheden.
• Visuel inspektion: Tjek for skader eller misfarvning på skiven, som kan indikere problemer.
• Rengøring: Hold manometeret fri for støv og snavs, især omkring tilslutningerne.
• Udskiftning: Skift manometeret, hvis det viser tegn på slitage eller fejlmåling.

Læs mere om vores løsninger i vores cases eller kontakt os for at få hjælp til at vælge det rette manometer.

Denne artikel er skrevet af SACAs adm. direktør, Claus Poulsen, i samarbejde med AI.
